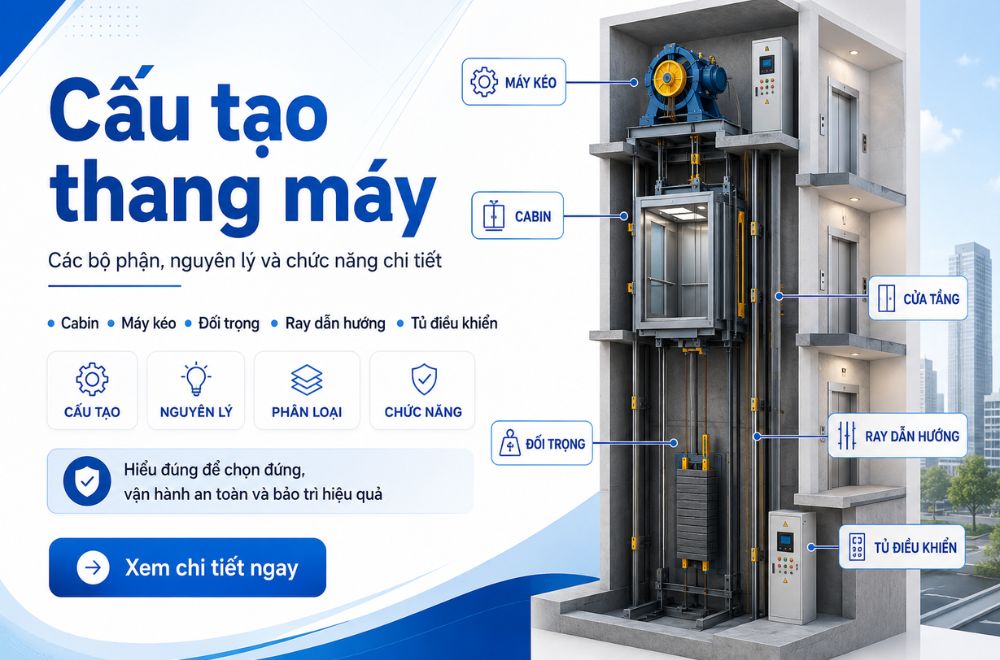

Cấu tạo Thang Máy: Các bộ phận, nguyên lý và chức năng chi tiết
Thang máy là thiết bị vận chuyển người và hàng hóa theo phương thẳng đứng, được sử dụng phổ biến tại nhà ở, chung cư, khách sạn, bệnh viện, nhà máy và trung tâm thương mại. Để thang máy hoạt động ổn định, an toàn và chính xác, các bộ phận cơ khí, điện và hệ thống điều khiển phải phối hợp chặt chẽ với nhau.
Việc hiểu rõ cấu tạo thang máy không chỉ giúp chủ đầu tư lựa chọn thiết bị phù hợp mà còn hỗ trợ quá trình vận hành, bảo trì và xử lý sự cố hiệu quả hơn. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết các bộ phận chính, nguyên lý hoạt động, chức năng và những loại thang máy phổ biến hiện nay.
=> Xem thêm: Kiểm định thang máy.

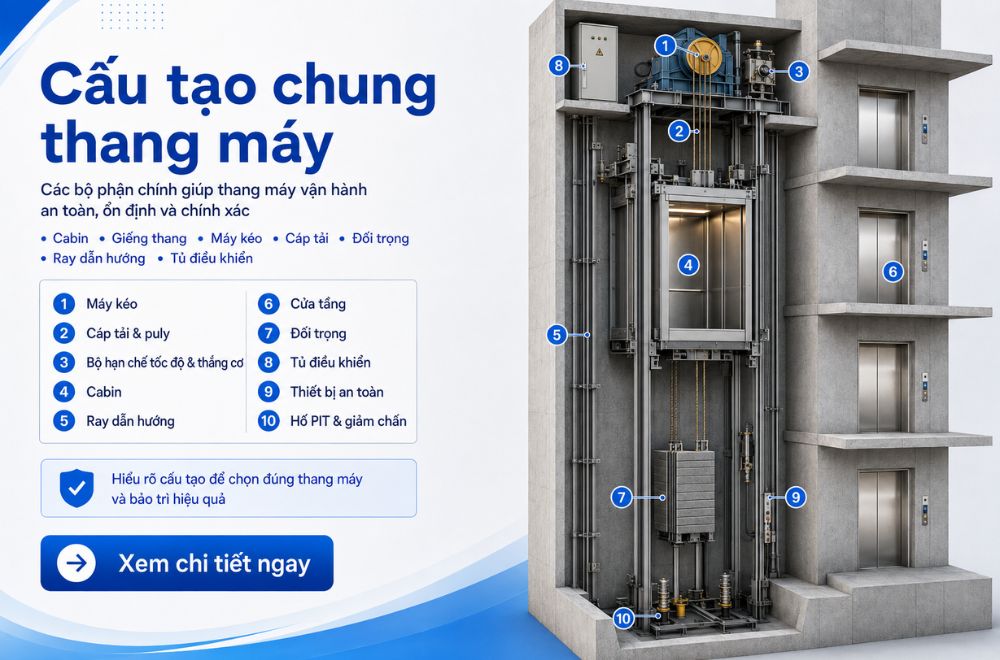

Cấu tạo thang máy gồm những bộ phận nào?
Cấu tạo của thang máy có thể khác nhau tùy theo công nghệ truyền động, tải trọng và mục đích sử dụng. Tuy nhiên, một hệ thống thang máy hoàn chỉnh thường gồm các bộ phận chính như cabin, giếng thang, máy kéo, đối trọng, hệ thống điều khiển, ray dẫn hướng và thiết bị an toàn.
Cabin thang máy
Cabin là không gian trực tiếp chứa người hoặc hàng hóa trong quá trình di chuyển giữa các tầng. Đây là bộ phận dễ quan sát nhất của hệ thống thang máy.
Cabin thường được chế tạo từ thép hoặc inox có độ bền cao. Bên trong cabin có thể được trang bị:
- Bảng điều khiển chọn tầng.
- Đèn chiếu sáng.
- Quạt thông gió hoặc điều hòa.
- Tay vịn.
- Gương trang trí.
- Màn hình hiển thị tầng.
- Chuông báo động và nút liên lạc khẩn cấp.
Kích thước cabin phụ thuộc vào tải trọng và mục đích sử dụng. Thang máy gia đình thường có cabin nhỏ gọn, trong khi thang tải hàng hoặc thang bệnh viện cần không gian rộng hơn.
Giếng thang máy
Giếng thang là khoảng không gian theo phương thẳng đứng để cabin và đối trọng di chuyển. Đây là một trong những hạng mục quan trọng nhất trong cấu tạo thang máy.
Giếng thang có thể được xây dựng bằng bê tông cốt thép, khung thép hoặc kết hợp kính. Bên trong giếng thang thường có ray dẫn hướng, dây cáp, cảm biến, hệ thống điện và các thiết bị an toàn.
Kích thước giếng thang phải được tính toán chính xác dựa trên tải trọng, tốc độ, kích thước cabin và loại thang máy được lựa chọn.
Máy kéo thang máy
Máy kéo là bộ phận tạo ra lực để nâng và hạ cabin. Trong thang máy sử dụng cáp kéo, máy kéo thường được lắp trong phòng máy hoặc bên trong giếng thang đối với loại thang không phòng máy.
Máy kéo gồm động cơ điện, puly ma sát, phanh điện từ và các bộ phận truyền động. Hiện nay, động cơ không hộp số sử dụng nam châm vĩnh cửu được sử dụng phổ biến nhờ khả năng vận hành êm, tiết kiệm điện và giảm diện tích lắp đặt.
Hệ thống cáp tải và puly
Cáp tải kết nối cabin với đối trọng thông qua hệ thống puly. Khi máy kéo quay, cáp di chuyển và làm cabin đi lên hoặc đi xuống.
Cáp thang máy thường được cấu tạo từ nhiều sợi thép nhỏ xoắn lại với nhau, giúp tăng khả năng chịu lực và hạn chế nguy cơ đứt cáp. Tùy từng loại thang máy, cáp thép truyền thống có thể được thay thế bằng dây đai phủ vật liệu chuyên dụng.
Đối trọng thang máy
Đối trọng có nhiệm vụ cân bằng một phần trọng lượng của cabin và tải trọng bên trong. Nhờ có đối trọng, động cơ không phải sử dụng toàn bộ công suất để nâng cabin, qua đó giảm điện năng tiêu thụ.
Thông thường, khối lượng đối trọng được tính bằng trọng lượng cabin cộng với một tỷ lệ nhất định của tải trọng định mức. Đối trọng cũng di chuyển trên hệ thống ray dẫn hướng riêng bên trong giếng thang.
Ray dẫn hướng
Ray dẫn hướng giúp cabin và đối trọng di chuyển ổn định theo phương thẳng đứng. Bộ phận này hạn chế tình trạng rung lắc, lệch hướng hoặc va chạm vào thành giếng thang.
Ray thường được chế tạo từ thép có độ cứng cao và được lắp đặt cố định dọc theo giếng thang. Việc căn chỉnh ray phải được thực hiện chính xác để thang vận hành êm và dừng đúng vị trí.
Tủ điều khiển thang máy
Tủ điều khiển được xem như bộ não của hệ thống thang máy. Bộ phận này tiếp nhận tín hiệu từ nút gọi tầng, cảm biến và các thiết bị an toàn để điều khiển máy kéo, cửa tầng, tốc độ và hướng di chuyển.
Tủ điều khiển hiện đại thường sử dụng bộ vi xử lý kết hợp biến tần. Biến tần giúp điều chỉnh tốc độ động cơ, hỗ trợ cabin khởi động, tăng tốc, giảm tốc và dừng tầng nhẹ nhàng.
Hệ thống cửa thang máy
Hệ thống cửa gồm cửa cabin và cửa tầng. Hai loại cửa này phải đóng mở đồng bộ khi cabin dừng đúng vị trí.
Cửa thang máy thường được trang bị cảm biến photocell hoặc mành hồng ngoại. Khi phát hiện người hoặc vật cản, cửa sẽ tự động mở lại nhằm hạn chế nguy cơ bị kẹp.
Hố PIT và giảm chấn
Hố PIT là phần nằm dưới điểm dừng thấp nhất của thang máy. Đây là vị trí lắp đặt giảm chấn, công tắc giới hạn, thiết bị căng cáp và một số bộ phận an toàn khác.
Giảm chấn có nhiệm vụ hấp thụ lực trong trường hợp cabin hoặc đối trọng di chuyển vượt quá hành trình cho phép. Tùy tốc độ thang máy, hệ thống có thể sử dụng giảm chấn lò xo hoặc giảm chấn thủy lực.
Bộ hạn chế tốc độ và thắng cơ
Bộ hạn chế tốc độ giám sát tốc độ di chuyển của cabin. Khi cabin chạy nhanh hơn giới hạn an toàn, bộ phận này sẽ kích hoạt thắng cơ.
Thắng cơ sẽ kẹp cabin vào ray dẫn hướng, giúp cabin dừng lại và hạn chế nguy cơ rơi tự do. Đây là một trong những thiết bị quan trọng nhất trong hệ thống bảo vệ an toàn của thang máy.

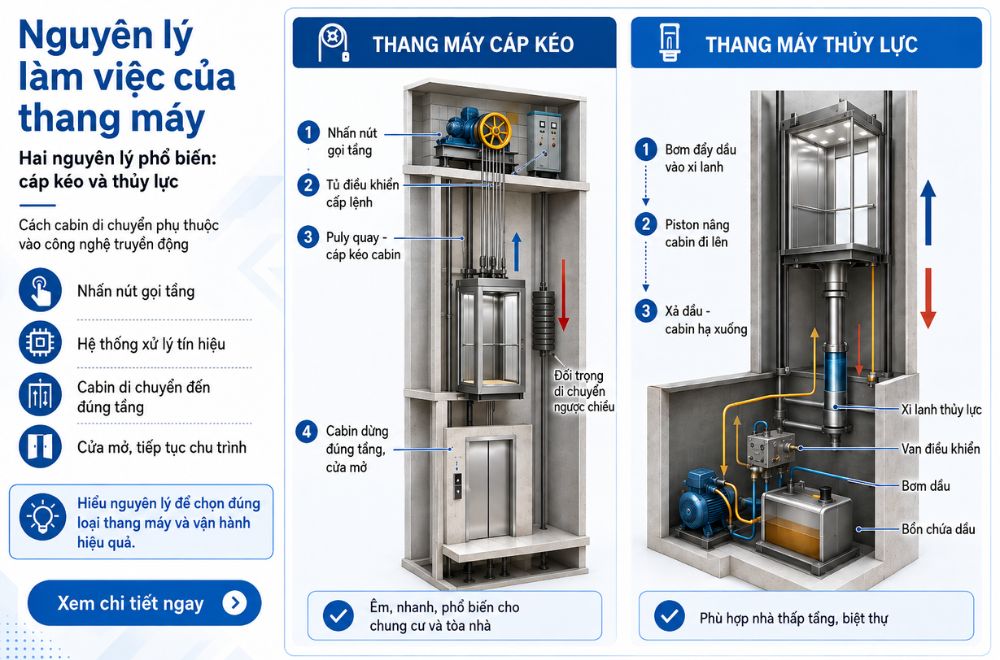

Nguyên lý làm việc của thang máy
Nguyên lý hoạt động của thang máy phụ thuộc vào công nghệ truyền động. Hai nguyên lý phổ biến nhất là truyền động cáp kéo và truyền động thủy lực.
Nguyên lý hoạt động của thang máy cáp kéo
Khi người sử dụng nhấn nút gọi tầng, tín hiệu được gửi về tủ điều khiển. Hệ thống sẽ xác định vị trí cabin, hướng di chuyển và thứ tự phục vụ các lệnh gọi.
Tủ điều khiển cấp tín hiệu cho động cơ máy kéo hoạt động. Puly quay làm dây cáp di chuyển, kéo cabin đi lên hoặc hạ cabin đi xuống. Trong quá trình đó, đối trọng sẽ di chuyển theo chiều ngược lại.
Khi cabin đến gần tầng cần dừng, biến tần giảm dần tốc độ động cơ. Cabin dừng đúng vị trí, hệ thống phanh giữ cabin cố định và cửa tự động mở.
Sau khi hành khách ra vào cabin, cửa đóng lại và thang máy tiếp tục thực hiện lệnh tiếp theo.
Nguyên lý hoạt động của thang máy thủy lực
Thang máy thủy lực sử dụng bơm để đẩy dầu vào xi lanh. Áp lực dầu tác động lên piston và nâng cabin đi lên.
Khi cabin cần đi xuống, van điều khiển mở để dầu chảy ngược về bể chứa. Cabin hạ xuống nhờ trọng lượng của chính cabin và tải trọng bên trong.
Thang máy thủy lực có cấu tạo truyền động tương đối đơn giản nhưng tốc độ thường thấp hơn thang máy cáp kéo. Loại này phù hợp với nhà thấp tầng, biệt thự hoặc công trình có số tầng hạn chế.
Phân loại thang máy phổ biến hiện nay
Thang máy có thể được phân loại theo mục đích sử dụng, công nghệ truyền động hoặc cấu trúc lắp đặt.

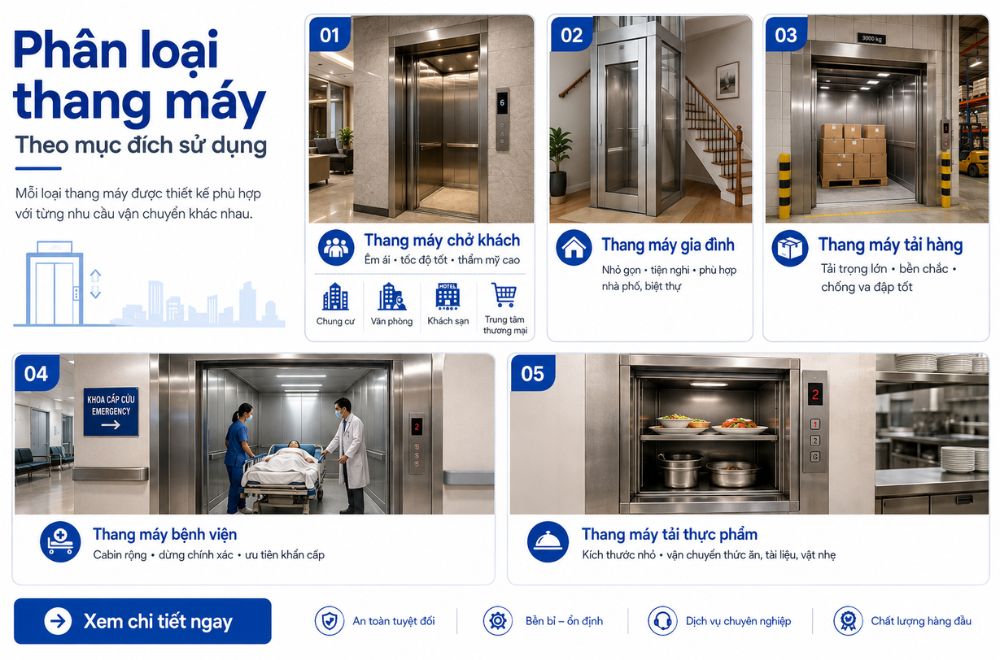

Phân loại theo mục đích sử dụng
Thang máy chở khách
Thang máy chở khách được sử dụng tại chung cư, văn phòng, khách sạn và trung tâm thương mại. Loại thang này chú trọng đến độ êm, tốc độ, tính thẩm mỹ và sự tiện nghi.
Thang máy gia đình
Thang máy gia đình có tải trọng và kích thước nhỏ, thường được lắp đặt trong nhà phố hoặc biệt thự. Thiết kế cần phù hợp với diện tích công trình và nhu cầu của các thành viên trong gia đình.
Thang máy tải hàng
Thang tải hàng được thiết kế để vận chuyển hàng hóa trong nhà máy, kho xưởng, siêu thị hoặc nhà hàng. Cabin thường có kết cấu chắc chắn, chịu tải lớn và chống va đập tốt.
Thang máy bệnh viện
Thang máy bệnh viện có cabin rộng để chứa giường bệnh, cáng và thiết bị y tế. Loại thang này cần vận hành ổn định, dừng tầng chính xác và có hệ thống ưu tiên phục vụ tình huống khẩn cấp.
Thang máy tải thực phẩm
Thang tải thực phẩm có kích thước nhỏ, được sử dụng trong nhà hàng, khách sạn hoặc bếp công nghiệp. Thiết bị này chỉ dùng để vận chuyển thức ăn, tài liệu hoặc vật dụng nhẹ, không sử dụng để chở người.
Phân loại theo công nghệ truyền động
Theo công nghệ truyền động, thang máy được chia thành:
- Thang máy cáp kéo có hộp số.
- Thang máy cáp kéo không hộp số.
- Thang máy thủy lực.
- Thang máy trục vít.
- Thang máy chân không.
Trong đó, thang máy cáp kéo không hộp số được sử dụng ngày càng phổ biến nhờ tiết kiệm năng lượng, vận hành êm và không cần xây dựng phòng máy riêng.
Phân loại theo cấu trúc phòng máy
Thang máy có phòng máy sử dụng một không gian riêng phía trên giếng thang để đặt máy kéo và tủ điều khiển. Loại này thuận tiện cho việc kiểm tra và bảo trì nhưng làm tăng chiều cao công trình.
Thang máy không phòng máy bố trí máy kéo trực tiếp trong giếng thang. Giải pháp này giúp tiết kiệm diện tích và phù hợp với các công trình bị hạn chế chiều cao.

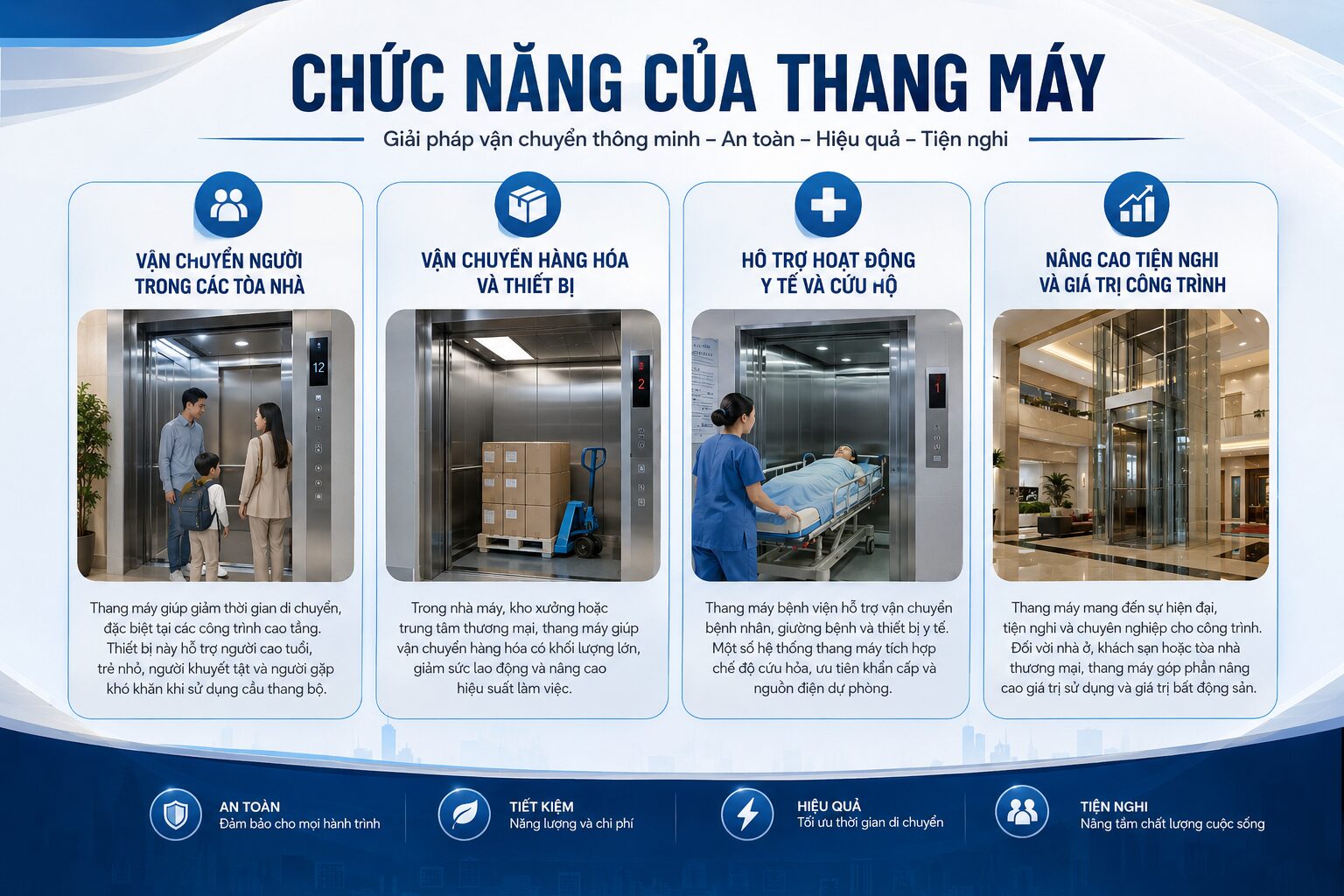

Chức năng của thang máy
Chức năng chính của thang máy là vận chuyển người và hàng hóa giữa các tầng một cách nhanh chóng, thuận tiện và an toàn.
Vận chuyển người trong các tòa nhà
Thang máy giúp giảm thời gian di chuyển, đặc biệt tại các công trình cao tầng. Thiết bị này cũng tạo điều kiện thuận lợi cho người cao tuổi, trẻ nhỏ, người khuyết tật hoặc người gặp khó khăn khi sử dụng cầu thang bộ.
Vận chuyển hàng hóa và thiết bị
Trong nhà máy, kho xưởng hoặc trung tâm thương mại, thang máy giúp vận chuyển hàng hóa có khối lượng lớn, giảm sức lao động và nâng cao hiệu suất làm việc.
Hỗ trợ hoạt động y tế và cứu hộ
Thang máy bệnh viện hỗ trợ vận chuyển bệnh nhân, giường bệnh và thiết bị y tế. Một số hệ thống thang máy còn được tích hợp chế độ cứu hỏa, ưu tiên khẩn cấp và nguồn điện dự phòng.
Nâng cao tiện nghi và giá trị công trình
Việc lắp đặt thang máy giúp công trình trở nên hiện đại, tiện nghi và chuyên nghiệp hơn. Đối với nhà ở, khách sạn hoặc tòa nhà thương mại, thang máy còn góp phần nâng cao giá trị sử dụng và giá trị bất động sản.
Các thiết bị an toàn trong cấu tạo thang máy
Ngoài các bộ phận vận hành chính, thang máy còn được trang bị nhiều thiết bị bảo vệ như:
- Phanh điện từ.
- Bộ hạn chế tốc độ.
- Thắng cơ.
- Cảm biến chống kẹt cửa.
- Công tắc giới hạn hành trình.
- Bộ cứu hộ tự động khi mất điện.
- Chuông báo động.
- Hệ thống liên lạc khẩn cấp.
- Cảm biến quá tải.
- Giảm chấn cabin và đối trọng.
Các thiết bị này cần được kiểm tra, bảo trì và kiểm định định kỳ để bảo đảm khả năng hoạt động khi xảy ra sự cố.
Lưu ý khi lựa chọn và sử dụng thang máy
Khi lựa chọn thang máy, chủ đầu tư cần căn cứ vào số tầng, số người sử dụng, tải trọng, tốc độ, diện tích giếng thang và mục đích vận chuyển. Không nên lựa chọn thiết bị chỉ dựa trên giá thành mà bỏ qua chất lượng linh kiện, tiêu chuẩn an toàn và dịch vụ bảo trì.
Trong quá trình sử dụng, không được chở quá tải trọng định mức, tự ý cạy cửa hoặc sử dụng thang máy khi có dấu hiệu bất thường. Thang máy cần được bảo trì thường xuyên và kiểm định theo quy định để phát hiện sớm những bộ phận bị mài mòn hoặc hư hỏng.
Kết luận
Cấu tạo thang máy là sự kết hợp của nhiều hệ thống cơ khí, điện, điều khiển và thiết bị an toàn. Các bộ phận như cabin, máy kéo, đối trọng, ray dẫn hướng, tủ điều khiển và bộ hạn chế tốc độ phải phối hợp chính xác để bảo đảm thang vận hành ổn định.
Hiểu rõ cấu tạo, nguyên lý làm việc, cách phân loại và chức năng của thang máy sẽ giúp chủ đầu tư lựa chọn đúng thiết bị, sử dụng an toàn và xây dựng kế hoạch bảo trì phù hợp. Đây cũng là kiến thức quan trọng đối với kỹ thuật viên, đơn vị quản lý tòa nhà và người trực tiếp vận hành thang máy.
